產品概述

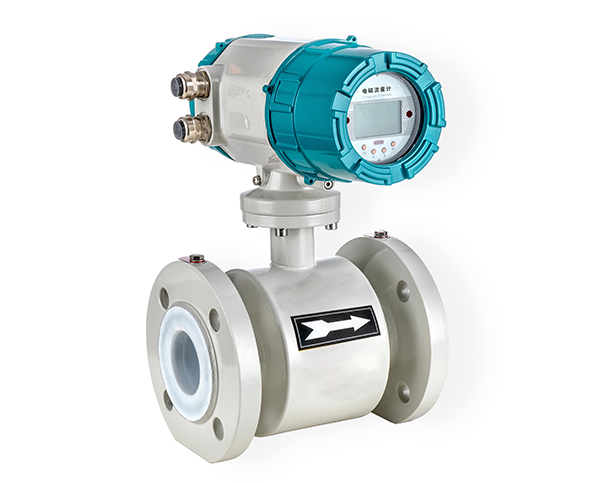

SKLD系列管道式電磁流量計是利用法拉第電磁感應定律的原理來測量導電液體體積流量的儀表，是一種速度式儀表，主要由電磁流量傳感器和轉換器兩部分組成。
管道式電磁流量計基于流量儀表先進技術經驗，經過優化設計而成的高品質電磁流量計，測量精度高、重復性好、無壓損、結構可靠，廣泛應用于石油、化工、冶金、環保、食品等行業，尤其適用于水利建設、工業水處理、河流疏浚等領域的流量計量。
產品特點
• 準確度等級高，最高可達±0.2%（DN15～DN300）。
• 測量重復性高，重復性最高可達 0.03%。
• 精鑄一體式鋁合金傳感器外殼，重量更輕，特別適用設備集成。
• 口徑可選，DN4～DN2000。
• 幾乎無壓損，無阻流部件。
• 耐腐蝕，可測絕大多數腐蝕性導電液體。
• 多種信號輸出：當量、頻率、電流及 RS485 通訊接口，并有 HART、PROFIBUS、FF 等總線協議和 GPRS、NB、4G 等無線通訊方式可選配。
技術參數
執行標準 |
電磁流量計（JB/T 9248-2015） |
公稱通徑（mm）（特殊規格可定制） |
螺紋連接型，外螺紋連接，DN15~DN100 |
法蘭連接型，法蘭對接，DN4~DN2000 |
卡箍連接型，卡箍連接，DN15~DN100 |
流量測量 |
正向流量，反向流量 |
重復性誤差 |
優于準確度等級最大允許誤差絕對值的1/3 |
準確度等級 |
0.2，0.5，1.0 |
襯里耐溫 |
PTFE/PFA：-30°C~+150°C，分體型；-30°~+120℃，一體型 |
F46：-30°C~+120℃，分體型；-30℃~+120℃，一體型 |
氯丁橡膠:-15℃~+60°C |
聚氨酯:-15°C~+60°C |
流速范圍 |
0.1-10m/s |
電導率范圍 |
導電液體，電導率≥20μS/cm |
信號輸出 |
當量或頻率、4-20mA |
通訊輸出 |
RS485、HART、NB-IoT或4G等 |
供電電源 |
DC24V(9V~36V)、AC220V(90V~250V)或鋰電池3.6V |
要求直管段長度 |
上游≥5DN，下游≥2DN |
電纜入口 |
標準:M20x1.5(6mm~10mm);防爆型:M20x1.5(6mm~10mm) |
防護等級 |
IP65，訂制可達IP68 |
環境溫度 |
-20℃～+55℃ |
相對濕度 |
5%～95% |
防爆等級 |
不防爆或隔爆(ExdibqlBCT6 Gb) |
管道式電磁流量計選型參考
型號 |
口徑 |
|
LDG |
4~2000 |
|
|
代號 |
安裝形式 |
|
Y |
一體式 |
F |
分體式 |
|
代號 |
轉換器型號 |
ZA |
圓形 |
ZB |
方形（僅適用于分體式） |
|
代號 |
供電形式 |
| AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
| DC |
（直流）24V DC (20~36V DC) |
| LD |
鋰電池供電（不帶信號輸出） |
| |
代號 |
輸出信號(可多選) |
| I.4 |
4~20mA |
| f |
頻率 1KHz |
| Rs |
串行通訊（485） |
| H |
HART協議 |
| C |
控制輸出 |
|
代號 |
防爆要求 |
N |
無防爆 |
EX |
防爆 |
|
代號 |
介質溫度 |
T1 |
≤65℃ |
T2 |
≤120℃ |
T3 |
≤150℃(僅適用于分體式） |
|
代號 |
內襯材質 |
NE |
氯丁橡膠（≤65℃） |
| PVC |
聚氯乙烯（≤70℃） |
PU |
聚氨酯 耐磨(≤80℃) |
PTFE |
聚四氟乙烯（≤180℃） |
|
代號 |
電極材質 |
316L |
不銹鋼 |
HC |
哈氏合金C |
Ti |
鈦 |
Ta |
鉭 |
| Pt |
鉑 |
|
